Rod-형 또는 cone-형 시료를 수용하며, 시료 홀더 축을 중심으로 360º 완전 회전시킵니다.이는 정보의 손실 없이 360° 이미지 획득과 tomographic 재구성을 가능하게 합니다. 단일 축 tomography는 일반적으로 정보의 'missing wedge'를 초래하며, 이중 축 tomography는 'missing pyramid'을 초래합니다. On-Axis rotation tomography는 정보 손실 없이 결과를 도출할 수 있어, 시료로부터 얻을 수 있는 최대 양의 데이터를 제공합니다.

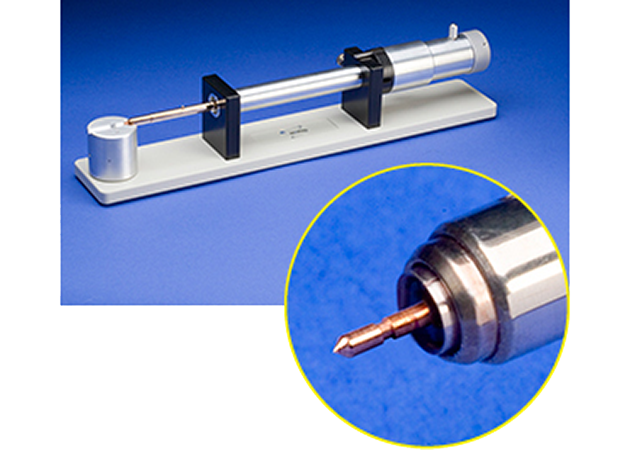

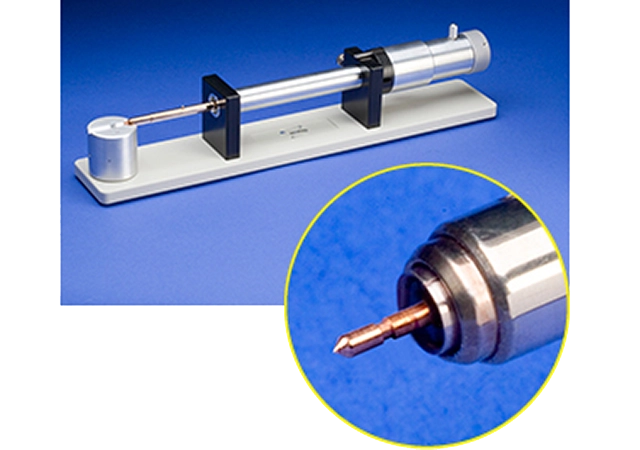

On-Axis Rotation Tomography Holder는 원통형 시료 카트리지를 특징으로 하며, 그 안에 시료 포스트가 삽입됩니다. 시료 포스트는 일반적인 atom probe field ion microscope (APFIM) 시료 장착물을 수용할 수 있는 1.8mm 또는 focused ion beam (FIB)으로 준비된 시료를 수용할 수 있는 1mm 지름으로 제공됩니다.
FIB lift-out 기법은 두꺼운 시료를 시료 포스트 끝에 이동시켜 부착하는 데 사용됩니다. 그런 다음 시료는 FIB로 밀링되어 rod 또는 cone 형태로 만들고, 전자 투명도를 얻습니다. 시료 포스트는 시료 카트리지에 고정됩니다. 시료 카트리지는 홀더 본체에 정확하게 맞춰지고 현미경의 Eucentric 평면과 정확히 일치하도록 정렬됩니다. 카트리지는 홀더 축을 따라 회전하는 메커니즘에 단단히 부착됩니다.
전용 loading station은 카트리지를 홀더에 적절하게 위치시키는 데 도움이 됩니다. On-Axis Rotation Tomography Holder가 loading station에서 제거되면, 카트리지는 기계적으로 홀더에 결합됩니다.
초기에는 시료가 360° 완전 회전되어 적절한 시료 방향을 선택할 수 있습니다. 그 후, 정지 장치가 작동하여 시료의 지속적인 회전을 홀더에 대해 고정시킵니다. 세 위치 정밀 인덱싱 메커니즘은 시료를 120° 간격으로 정확하게 회전시킬 수 있는 방법을 제공합니다. 각 간격에서, 시료 위치를 홀더에 대해 고정한 상태에서 현미경의 goniometer를 ±60°로 기울여 tomographic 기울기 시리즈를 획득합니다. 시료의 회전을 120°씩 두 번 더 인덱싱하고, ±60° goniometer 기울기를 결합하면 시료 회전의 360°에 해당하는 데이터를 얻을 수 있습니다. 이 절차는 단일 시료로부터 얻을 수 있는 최대의 tomographic 데이터를 극대화합니다.
홀더와 함께 제공되는 항목은 다음과 같습니다: 홀더 로딩 스탠드, Model 9010 Vacuum Storage Container, cartridge loading station, 1.8mm 및 1mm cartridge, 1mm 샘플 포스트(10개 팩), FIB stub assembly, 두 종류의 핀셋(Dumont #3 및 Dumont 2E1/8).
JEOL 및 Thermo Fisher Scientific 현미경과 호환 가능합니다.
On-Axis Rotation Tomography Holder는 원통형 시료 카트리지를 특징으로 하며, 그 안에 시료 포스트가 삽입됩니다. 시료 포스트는 일반적인 atom probe field ion microscope (APFIM) 시료 장착물을 수용할 수 있는 1.8mm 또는 focused ion beam (FIB)으로 준비된 시료를 수용할 수 있는 1mm 지름으로 제공됩니다.
FIB lift-out 기법은 두꺼운 시료를 시료 포스트 끝에 이동시켜 부착하는 데 사용됩니다. 그런 다음 시료는 FIB로 밀링되어 rod 또는 cone 형태로 만들고, 전자 투명도를 얻습니다. 시료 포스트는 시료 카트리지에 고정됩니다. 시료 카트리지는 홀더 본체에 정확하게 맞춰지고 현미경의 Eucentric 평면과 정확히 일치하도록 정렬됩니다. 카트리지는 홀더 축을 따라 회전하는 메커니즘에 단단히 부착됩니다.
전용 loading station은 카트리지를 홀더에 적절하게 위치시키는 데 도움이 됩니다. On-Axis Rotation Tomography Holder가 loading station에서 제거되면, 카트리지는 기계적으로 홀더에 결합됩니다.
초기에는 시료가 360° 완전 회전되어 적절한 시료 방향을 선택할 수 있습니다. 그 후, 정지 장치가 작동하여 시료의 지속적인 회전을 홀더에 대해 고정시킵니다. 세 위치 정밀 인덱싱 메커니즘은 시료를 120° 간격으로 정확하게 회전시킬 수 있는 방법을 제공합니다. 각 간격에서, 시료 위치를 홀더에 대해 고정한 상태에서 현미경의 goniometer를 ±60°로 기울여 tomographic 기울기 시리즈를 획득합니다. 시료의 회전을 120°씩 두 번 더 인덱싱하고, ±60° goniometer 기울기를 결합하면 시료 회전의 360°에 해당하는 데이터를 얻을 수 있습니다. 이 절차는 단일 시료로부터 얻을 수 있는 최대의 tomographic 데이터를 극대화합니다.
홀더와 함께 제공되는 항목은 다음과 같습니다: 홀더 로딩 스탠드, Model 9010 Vacuum Storage Container, cartridge loading station, 1.8mm 및 1mm cartridge, 1mm 샘플 포스트(10개 팩), FIB stub assembly, 두 종류의 핀셋(Dumont #3 및 Dumont 2E1/8).
JEOL 및 Thermo Fisher Scientific 현미경과 호환 가능합니다.
